Kabel tanah atas komposit serat optik

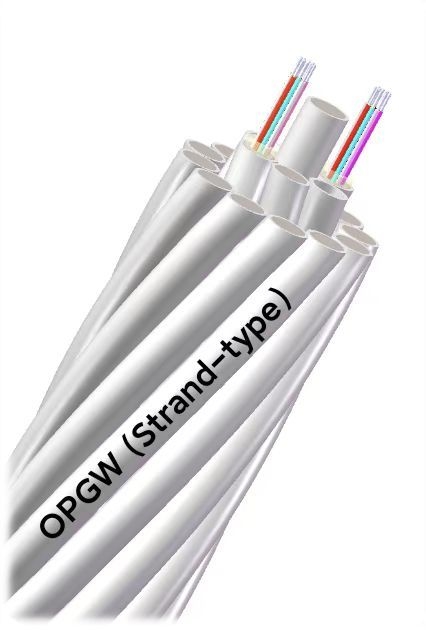

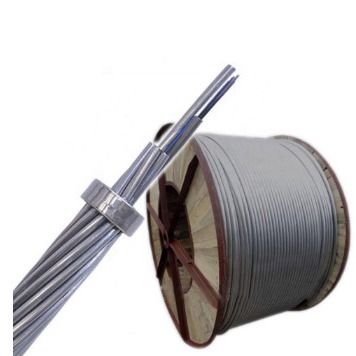

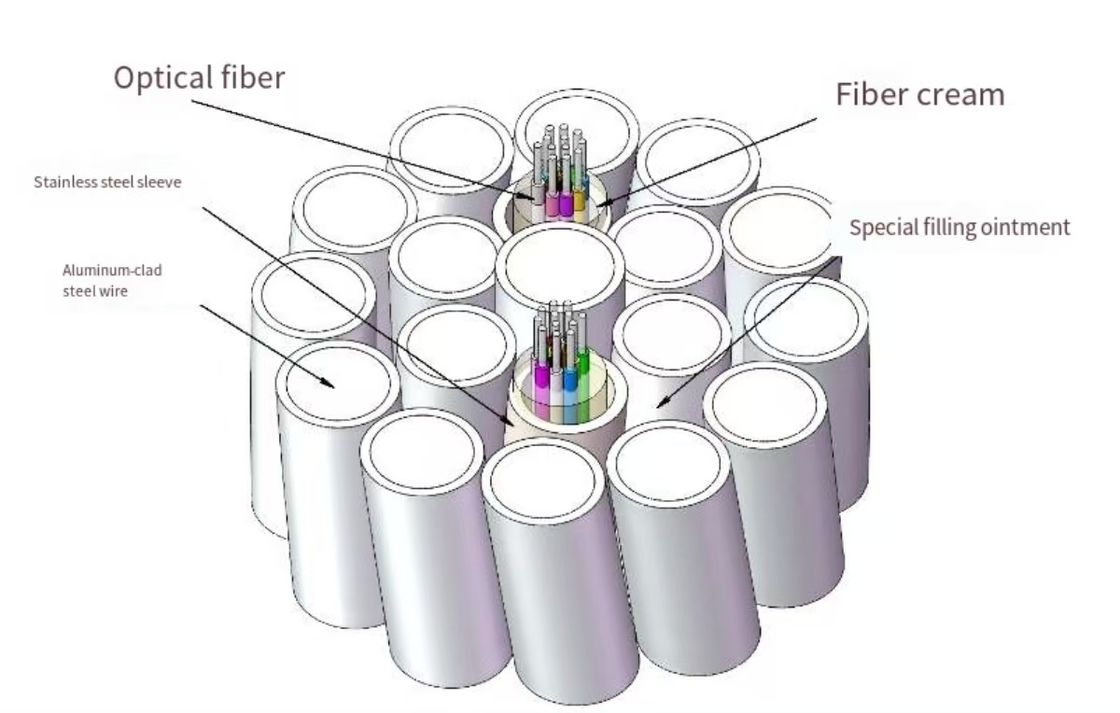

Deskripsi Produk: Optical Fiber Composite Overhead Ground Wire (OPGW) adalah jenis kawat overhead ground yang mengandung serat optik,dengan beberapa fungsi seperti kabel darat udara dan komunikasi optikHal ini terutama digunakan dalam jalur komunikasi 110 kV dan di atas dan baru dibangun atas sistem transmisi tegangan tinggi.Hal ini juga dapat digunakan untuk mengganti kabel tanah yang ada dari sistem transmisi tegangan tinggi atas yang lamaKabel optik OPGW, yang dibungkus dengan kawat logam, lebih dapat diandalkan, stabil dan aman.Karena kabel tanah atas dan kabel optik terintegrasi menjadi satu, dibandingkan dengan jenis kabel optik lainnya, tidak hanya memperpendek periode konstruksi tetapi juga menghemat biaya konstruksi.jika OPGW terbuat dari kawat baja berlapis aluminium atau kawat paduan aluminium yang dipintal bersama, ini setara dengan memasang kabel tanah overhead konduktor yang baik, yang dapat membawa banyak manfaat seperti mengurangi arus pasokan listrik laten dari jalur transmisi,menurunkan tegangan tinggi frekuensi dayaKarena karakteristik serat optik seperti interferensi anti-elektromagnetik dan berat ringan,Mereka dapat dipasang di bagian atas menara jalur transmisi tanpa perlu mempertimbangkan posisi gantung optimal dan masalah korosi elektromagnetikOleh karena itu, OPGW memiliki keandalan yang tinggi, kinerja mekanik yang superior dan biaya yang relatif rendah.Teknologi ini sangat cocok dan ekonomis ketika meletakkan kabel tanah baru atau mengganti kabel tanah yang ada. Struktur khusus dapat disesuaikan sesuai dengan kebutuhan pengguna.

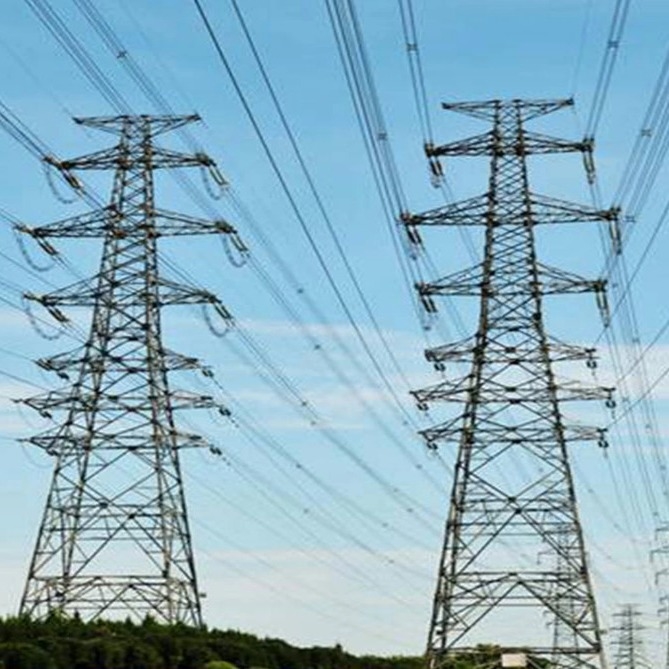

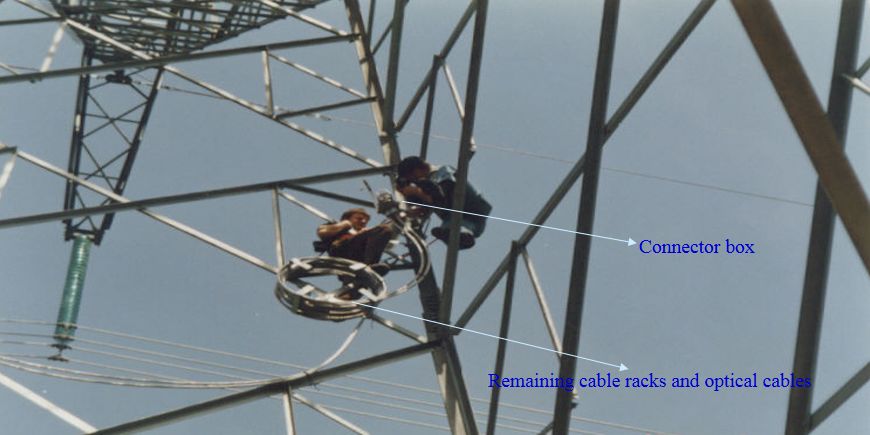

Metode penataan: Digunakan di atas menara transmisi tekanan tinggi.

Standar pelaksanaan: DL/T 832-2016 Kabel darat komposit serat optik, JB/T 8999-2014 Kabel darat komposit serat optik, dll.

Fitur produk:

1 Untuk jalur dengan tegangan tinggi melebihi 110kv, jarak langkah relatif besar (umumnya lebih dari 250M);

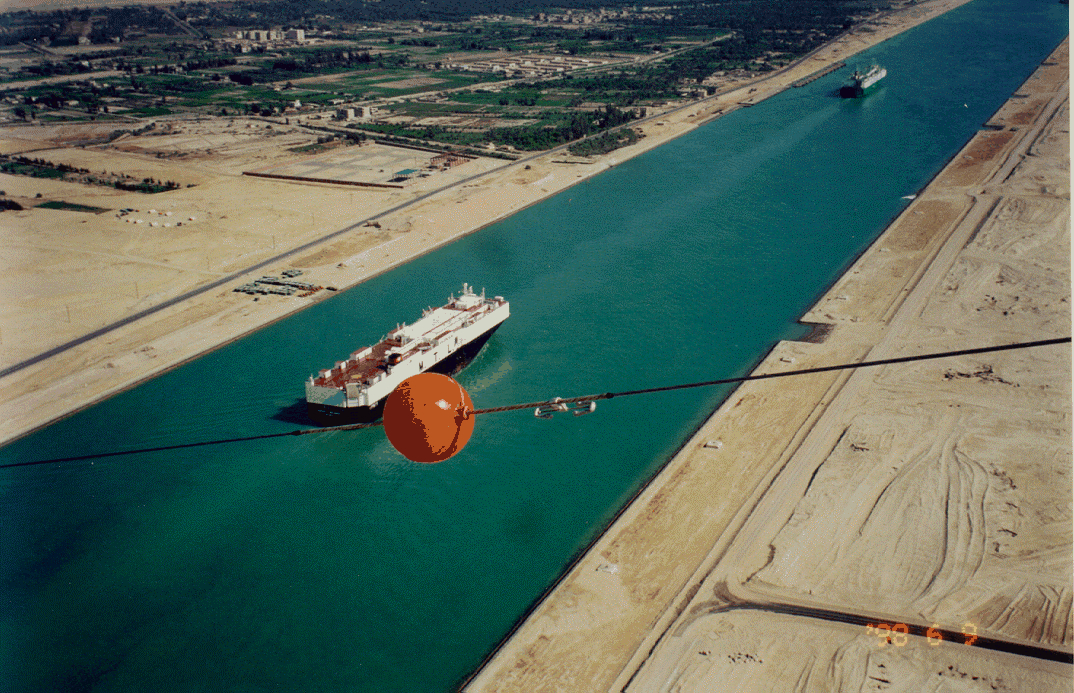

2 Mudah dirawat, mudah untuk memecahkan masalah penyeberangan garis, dan karakteristik mekanisnya dapat memenuhi persyaratan penyeberangan garis besar.

3 Lapisan luar OPGW terbuat dari baja baja, yang tidak memiliki efek pada erosi dan degradasi tegangan tinggi.

4OPGW harus dimatikan selama konstruksi, yang mengakibatkan kerugian pemadaman listrik yang signifikan. Oleh karena itu, OPGW harus digunakan dalam jalur tegangan tinggi yang baru dibangun 110kv atau lebih.Dalam indikator kinerja OPGW, semakin besar arus sirkuit pendek, semakin banyak konduktor yang baik diperlukan untuk armor, yang sesuai mengurangi kekuatan tarik.untuk meningkatkan kapasitas arus sirkuit pendek, permukaan metal cross-section harus ditingkatkan, yang mengarah pada peningkatan diameter kabel dan berat kabel.persyaratan yang ketat harus dikenakan pada indikator kekuatan menara jalur selama penataan.

Parameter teknis (nilai khas):
